配料稱重控制儀表


該系列控制儀表專為自動配料秤而開發的一款稱重控制儀表,集觸摸顯示、重量采集、控制于一體,支持模擬量輸,支持多種工業用通訊協議,支持多達6種物料同時配料。主要用于同一稱重料斗內累計加配多種物料的應用場合,廣泛適用于混凝土攪拌、瀝青混合料、冶金高爐、轉爐以及化工、飼料等需要配料控制的場合。


可選型號:

產品特點:
高精度
高精度
高速
高速
抗干擾
抗干擾
抗振動
抗振動
低壓電源
低壓電源
前面板IP65
前面板IP65
單路
單路
觸摸
觸摸
嵌入式安裝
嵌入式安裝

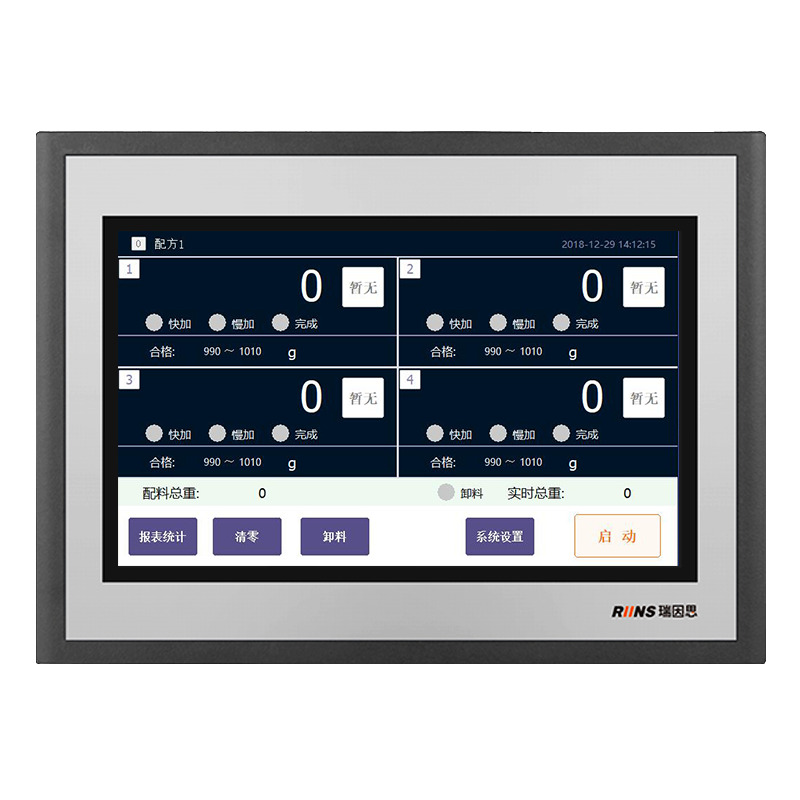

       HCI500系列配料稱重控制儀表集觸摸、液晶顯示(7英寸)、重量采集、配料控制于一體,采用高精度A/D芯片、高速ARM處理器,針對動態實時自動配料設備而開發生產的一款稱重控制儀表。HCI500儀表采集模擬傳感器信號,并經過多種數字濾波、標定、線性修正、置零、去皮等處理后,將實時重量值或過程顯示。


       HCI500儀表支持模擬量輸出(0~5V,0~10V,4~20mA,0~24mA等),可驅動卸料電機;支持多種工業總線(MODBUS、CANopen、CC-Link、PROFIBUS、PROFINET、EtherNet/IP、DeviceNet等),可與其它設備交換數據或參數,實現工業現場的聯網通訊與控制。HCI500儀表包含16路開關量,用戶可自定義各開關量的功能。

HCI500儀表廣泛適用于混凝土攪拌、瀝青混合料、冶金高爐、轉爐以及化工、飼料等需要配料控制的場合。






產品特點


● 7英寸真彩觸摸顯示屏,顯示簡潔、操作方便

● 支持4線和6線傳感器

● 24位Sigma-Delta A/D芯片

● 專用配料數字濾波器,抗振動強,響應穩定快速

● 支持多種物料配料,最多6種物料同時配料

● 具有超欠差檢測以及自動落差修正等功能


● 具有批次以及累計功能

● 支持模擬電壓和電流輸出

● 支持多種工業總線

● 12個開關量輸出,6個開關量輸入

● 內置FLASH存儲器,存儲數據量可達數萬條

● 內置萬年歷功能





HCI500系列儀表型號命名說明


型號命名示意圖




應用示意圖



應用示意圖

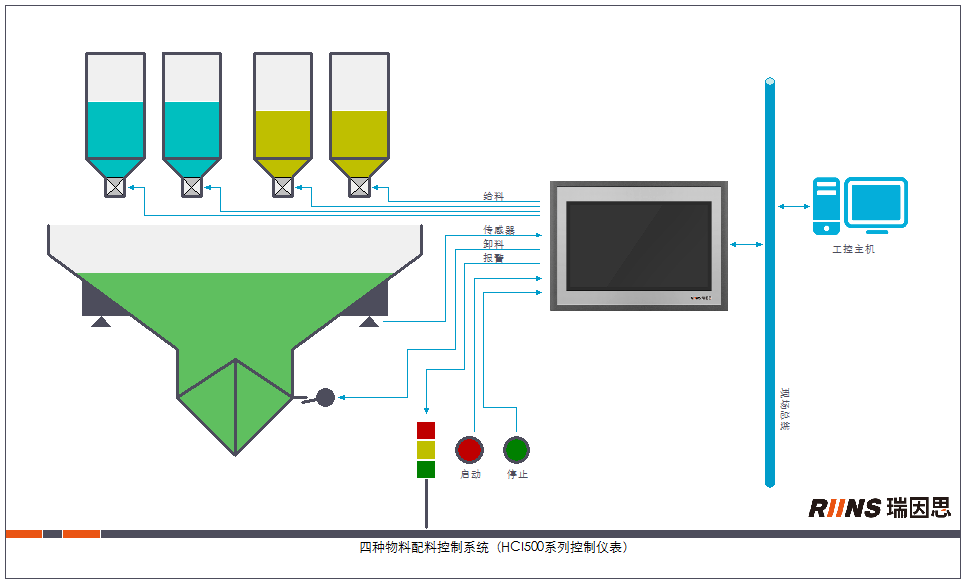

四種物料配料稱重控制系統應用示意圖


應用示意圖

六種物料配料稱重控制應用系統示意圖


精度精度等級III

顯示分度100,000,認證分度6000
顯示顯示屏7英寸TFT觸摸屏
顯示分辨率800×480
A/D轉換AD采樣方式:Sigma-Delta方式
最高輸出速率200SPS
輸入范圍-30mV~30mV
非線性≤0.002%FS
溫度系數≤5ppm/℃
傳感器激勵電壓5V,最大提供150mA電流
連接傳感器數目最多可接6個350歐姆傳感器
連接方式四線制或六線制
稱重功能顯示分度值1、2、5、10、20、50
自動零點跟蹤0.1d/0.1s~20.0d/5.0s
手動清零禁止、+/-2%FS、+/-4%FS、+/-10%FS、+/-50%FS
開機自動置零禁止、+/-2%FS、+/-5%FS、+/-10%FS、+/-20%FS
多級分選1~10級分選控制
數字濾波專用分選數字濾波器
外殼安裝方式面板式,IP65防護等級
尺寸
其它電源供電24VDC~36VDC
使用環境溫度-10℃~40℃
使用相對濕度10%~90%,無冷凝
開關量輸出口個數10個,MOS管輸出或繼電器輸出
晶體管輸出電流最大1A
繼電器輸出電流30VDC 5A(或 250VAC 5A)
輸入口個數6個,光電隔離
輸入口電壓18~36VDC
模擬量輸出輸出類型0~5V,0~10V,4~20mA,0~24mA
輸出有效位數12位
非線性誤差±0.02%FS
最高更新頻率200KHz
MODBUS-RTU通訊通訊波特率1.2K,2.4K,4.8K,9.6K,19.2K,38.4K,115.2K
PLC更新速率40次/秒
物理層接口RS-485,RS-232
MODBUS-TCP、
EtherNet/IP、
PROFINET通訊
通訊波特率10-100M自適應
PLC更新速率40次/秒
物理層接口標準RJ-45以太網接口
CC-Link通訊通訊波特率156k,625k,25M,5M,10M
PLC更新速率40次/秒
物理層接口RS-485
CANopen、
DeviceNet通訊
通訊波特率20k,50k,125k,250k,500k,800k,1M
PLC更新速率40次/秒
物理層接口RS-485
PROFIBUS通訊通訊波特率9.6K,19.2K,45.45K,93.75K,187.5K,500K,1.5M,3M,6M,12M(自適應)
PLC更新速率40次/秒
物理層接口RS-485

配料控制儀表說明書HCI506-A1-V1.2

2020-11-28

配料控制儀表HCI506-A1說明書,支持6種物料,快加慢加

配料控制儀表說明書HCI506-A1-V1.2.pdf
